Inneres Rippenrohr: Was es ist und wie es funktioniert

Was ist ein Inneres Rippenrohr?

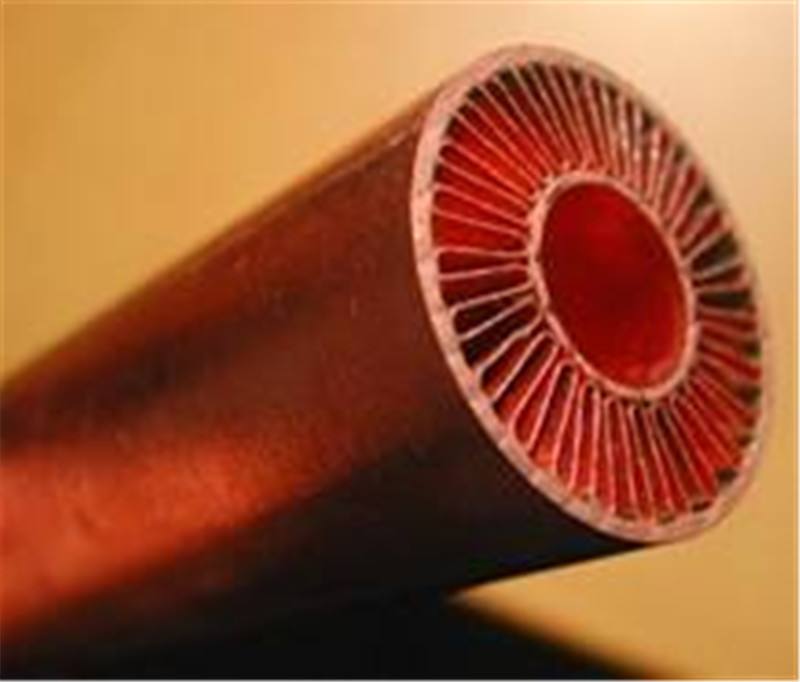

Ein Inneres Rippenrohr, oft als Innenrippenrohr bezeichnet, ist ein spezielles Wärmeübertragungsrohr. Seine Besonderheit liegt in den Rippen auf der Innenfläche, die die Oberfläche vergrößern. Das steigert die Effizienz bei der Wärmeübertragung erheblich. Solche Rohre kommen überall dort zum Einsatz, wo es auf effektive Kühlung oder Heizung ankommt, etwa in industriellen Prozessen.

Die Rippen können unterschiedliche Formen haben: spiralförmig, gerade oder gewellt. Welche Form gewählt wird, hängt von Faktoren wie dem Durchflussmedium und den Druckverhältnissen ab. Typische Materialien für die Rippen sind Kupfer oder Aluminium, da sie Wärme gut leiten und fest mit dem Grundrohr verbunden werden können.

Konstruktion des Inneren Rippenrohrs

Wie ist ein Inneres Rippenrohr aufgebaut? Es beginnt mit einem Basisrohr, meist aus Stahl oder einem anderen haltbaren Material. Auf der Innenseite werden dann die Rippen angebracht – entweder durch Anwalzen, Anschweißen oder andere Verfahren. Die Rippenhöhe beträgt häufig das 0,5- bis 1,5-fache des Rohrdurchmessers, was einen optimalen Kompromiss zwischen Oberflächenvergrößerung und Druckverlust bietet.

Welche Rolle spielt die Rippendichte? Mehr Rippen pro Meter erhöhen die Wärmeübertragung, können aber auch den Strömungswiderstand steigern. Daher muss das Design je nach Anwendung sorgfältig ausgelegt werden.

Funktionsprinzip des Inneren Rippenrohrs

Wie funktioniert die Wärmeübertragung in diesen Rohren? Grundsätzlich gilt: Je größer die Oberfläche, desto besser die Wärmeübertragung. Die Rippen vergrößern die innere Oberfläche des Rohrs und erzeugen zugleich Turbulenzen im durchströmenden Medium. Diese Turbulenzen reduzieren die Grenzschicht und verbessern die Durchmischung, sodass Wärme schneller aufgenommen oder abgegeben wird.

Was bedeutet das für praktische Anwendungen? Ein Inneres Rippenrohr kann in gleicher Baugröße mehr Wärme übertragen als ein glattes Rohr. Oder es erreicht die gleiche Leistung bei kleinerer Bauweise, was Platz spart.

Anwendungen für Inneres Rippenrohr

Wo werden Innere Rippenrohre eingesetzt? Ihr Haupteinsatzgebiet sind Wärmeübertrager in verschiedenen Industrien. Dazu zählen:

• Klima- und Kühlsysteme: Hier dienen sie zur effizienten Kühlung von Luft oder Flüssigkeiten.
• Kraftwerke: In Kondensatoren oder Abhitzekesseln helfen sie, Energie zurückzugewinnen.
• Chemische Verfahren: Bei Prozessheizungen oder Verdampfern sorgen sie für präzise Temperaturkontrolle.
• Ölkühler: Sie kühlen Hydraulik- oder Schmieröle in Maschinen und Fahrzeugen.
• Abwärmenutzung: Systeme zur Wärmerückgewinnung setzen auf Innere Rippenrohre, um Energieverluste zu minimieren.

Welche Vorteile bieten sie in diesen Anwendungen? Neben der höheren Effizienz ermöglichen sie kompaktere Bauweisen und reduzieren oft den Wartungsaufwand.

Vorteile von Inneren Rippenrohren

Warum entscheiden sich viele Ingenieure für Innere Rippenrohre? Die Vorteile sind vielfältig:

• Höhere Wärmeübertragungseffizienz: Die vergrößerte Oberfläche steigert die Wärmeübertragungsrate deutlich.
• Platzersparnis: Gleiche Leistung wie glatte Rohre, aber in kleinerer Bauform – ideal bei beengten Platzverhältnissen.
• Geringere Verschmutzungsneigung: Die Rippen können Ablagerungen reduzieren, was Wartungsintervalle verlängert.
• Verbesserte Leistung: Bei gleichem Durchfluss und gleicher Fläche übertragen sie mehr Wärme als glatte Rohre.

Ein Inneres Rippenrohr kann somit Gesamtkosten senken, indem es Energie effizienter nutzt. Für detaillierte Informationen besuchen Sie Inneres Rippenrohr.

Nachteile von Inneren Rippenrohren

Welche Nachteile sollten bei der Auswahl beachtet werden? Keine Technologie ist perfekt, und das gilt auch für Innere Rippenrohre:

• Höhere Kosten: Die Herstellung ist aufwändiger, was zu höheren Anschaffungskosten führen kann.
• Erhöhter Druckabfall: Die Rippen können den Strömungswiderstand erhöhen, sodass stärkere Pumpen nötig sind.
• Anfälligkeit für Beschädigungen: Bei abrasiven Medien können die Rippen über die Zeit leiden, was die Lebensdauer beeinträchtigen kann.

Wie lässt sich das managen? Durch sorgfältige Materialwahl und Designanpassung können diese Nachteile oft minimiert werden.

Auswahl und Beschaffung von Inneren Rippenrohren

Was müssen Einkäufer bei der Bestellung beachten? Eine genaue Spezifikation ist entscheidend, um das passende Produkt zu erhalten. Hier sind die wichtigsten Punkte:

Wie können Sie sicherstellen, dass das Rohr Ihren Anforderungen entspricht? Arbeiten Sie mit einem erfahrenen Hersteller zusammen, der Sie bei der Auswahl berät. Beispielsweise bietet Inneres Rippenrohr umfassende Unterstützung von der Planung bis zur Lieferung.

Inneres Rippenrohr: Effiziente Wärmeübertragung für Industrieanwendungen
