Edelstahl-Wellrohr

Ein Edelstahl-Wellrohr ist ein flexibles Rohr aus rostfreiem Stahl mit einer charakteristischen gewellten Struktur. Diese Bauform verleiht dem Rohr besondere mechanische Eigenschaften, die es von glatten Rohren unterscheidet. Ursprünglich für anspruchsvolle industrielle Anwendungen entwickelt, finden diese Rohre heute in zahlreichen Branchen Verwendung.

Edelstahl-Wellrohr Konstruktion

Die Wellung wird durch einen speziellen Kaltumformungsprozess erzeugt. Dabei wird ein dünnwandiges Edelstahlrohrelement axial belastet, wodurch sich eine regelmäßige Folge von Bergen und Tälern ausbildet. Diese Geometrie erhöht die spezifische Oberfläche um bis zu 30% im Vergleich zu einem glatten Rohr gleicher Grundabmessung. Die Wandstärke bleibt im gesamten Wellenprofil nahezu konstant, was für eine homogene Materialverteilung sorgt.

Edelstahl-Wellrohr Vorteile

Die Vorteile liegen in der einzigartigen Kombination aus Flexibilität und Druckfestigkeit. Die Wellenstruktur wirkt als federndes Element, das thermische Dehnungen, Schwingungen und geringe Maßabweichungen in der Rohrleitung kompensieren kann. Gleichzeitig verhindert die ringversteifende Wirkung der Wellen ein Einbeulen unter Außendruck. Für den Einsatz in Wärmeübertragern ist der durch die Wellung induzierte turbulente Strömungsverlauf entscheidend. Dieser bricht die laminare Grenzschicht kontinuierlich auf und verbessert so den Wärmeübergangskoeffizienten signifikant.

Eigenschaft	Vorteil für den Anwender	Typische Kenngröße
Erhöhter Wärmeübergang	Kompaktere Wärmetauscherbauweise, Energieeffizienz	Bis zu 2,5-facher Wärmedurchgang vs. Glattrohr
Thermische Spannungskompensation	Reduzierung von Dehnungsbogen und Lagern	Axiale Kompensation bis zu 20 mm pro Meter
Vibrationsdämpfung	Längere Lebensdauer angeschlossener Komponenten	Reduktion der Schwingungsübertragung um ~40%
Chemische Beständigkeit	Breites Medien- und Temperaturspektrum	Geeignet für pH 2-12, Temperaturen -270°C bis +750°C
Minimierte Ablagerungen (Fouling)	Geringerer Reinigungsaufwand, konstante Leistung	Selbstreinigender Strömungseffekt in turbulentem Bereich

Edelstahl-Wellrohr Materialien

Standardmaterial ist austenitischer Edelstahl der Güte 1.4404 (AISI 316L) oder 1.4571 (AISI 316Ti). Für besonders aggressive Medien, etwa in der chemischen Industrie oder bei Meerwasseranwendungen, kommen hochlegierte Varianten wie 1.4529 oder Duplex-Stähle (1.4462) zum Einsatz. Die Materialauswahl beeinflusst nicht nur die Korrosionsbeständigkeit, sondern auch die Duktilität und damit die maximal erlaubte Anzahl an Biegewechseln während der Lebensdauer.

Edelstahl-Wellrohr Herstellung

Moderne Fertigungslinien kombinieren das Hydroumformen mit präziser Prozesskontrolle. Ausgangsmaterial ist ein nahtlos gezogenes oder geschweißtes Edelstahlrohr. In einer Werkzeugmatrix wird das Rohr innen mit einem Flüssigkeitsdruck von bis zu 400 bar beaufschlagt, während es gleichzeitig axial gestaucht wird. Durch die präzise Steuerung von Druck, Vorschub und Werkzeugtemperatur entsteht ein reproduzierbares, fehlerfreies Wellenprofil. Jedes Rohr durchläuft eine 100%-Druckprüfung und bei Bedarf eine zerstörungsfreie Werkstoffprüfung.

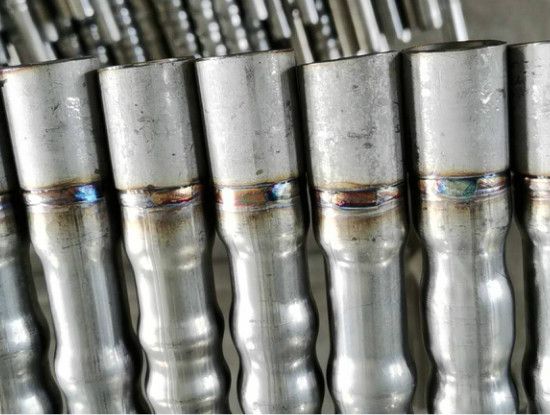

Vergrößerter Blick auf die Wellengeometrie und ein Bündel aus Edelstahl-Wellrohren im Wärmetauscher-Einsatz.

Edelstahl-Wellrohr Installation

Bei der Installation ist auf die richtige Handhabung zu achten. Die Rohre dürfen nicht überdehnt oder in einem Radius kleiner als das 1,5-fache des Nenndurchmessers gebogen werden. Für eine dauerhaft dichte Verbindung haben sich schweißbare Stutzenenden oder spezielle Klemmverschraubungen mit einer Innenstützhülse bewährt. Letztere verhindern ein Zusammendrücken des Wellprofils unter der Klemmkraft. Vor der Inbetriebnahme muss das System entsprechend den Medienanforderungen gespült werden, um Fertigungsrückstände zu entfernen.

Edelstahl-Wellrohr Wirtschaftlichkeit

Die Anfangsinvestition in ein System mit Edelstahl-Wellrohr liegt häufig über der für konventionelle Glattrohrsysteme. Die Lebenszykluskostenrechnung zeigt jedoch ein anderes Bild: Die verlängerte Standzeit durch Korrosionsbeständigkeit, der reduzierte Energiebedarf durch effizienten Wärmeübergang und die geringeren Wartungskosten führen in vielen Anwendungen zu einer Amortisation innerhalb von 2-4 Betriebsjahren. Für Planer ist eine Gesamtbetrachtung unter Einbeziehung aller Kostenfaktoren essenziell.

Edelstahl-Wellrohr Zukunft

Entwicklungen zielen auf eine weitere Steigerung der Effizienz ab. Dazu gehören optimierte Wellenprofile mit variabler Teilung für eine noch bessere Anpassung an spezifische Strömungsprofile sowie die Integration von Beschichtungen zur weiteren Fouling-Reduktion. In der Digitalisierung gewinnen individuelle, simulationsgestützte Rohrauslegungen an Bedeutung, bei denen das Wellprofil exakt auf die Prozessparameter des Kunden abgestimmt wird.

Die Entscheidung für ein solches Rohrsystem ist letztlich eine Investition in Zuverlässigkeit und Effizienz. Die technischen Merkmale bieten Lösungen für viele Herausforderungen moderner Prozessanlagen und machen das Bauteil zu einem zentralen Element in fortschrittlichen Industriezweigen.
