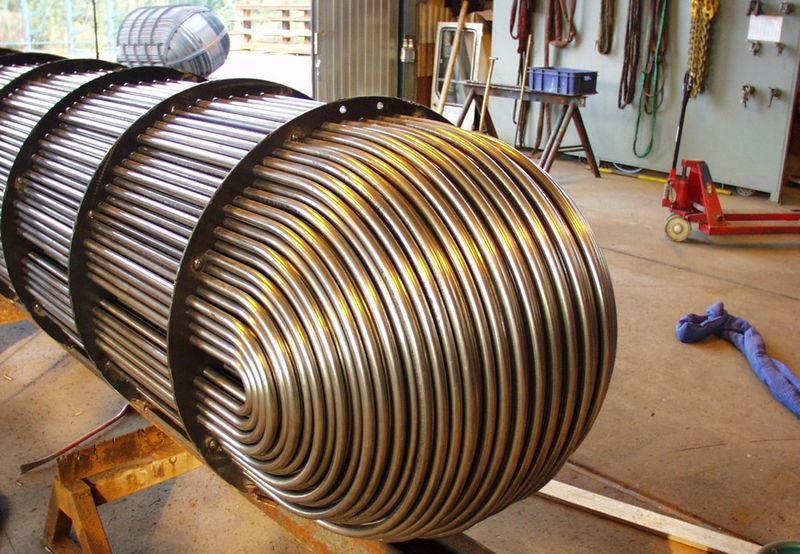

U-gebogenes, kaltgezogenes, nahtloses Rohr für Wärmetauscher, die häufig in Chemie-, Petrochemie- und Energieanlagen verwendet werden

1. Referenznormen und Stahlsorten für U-Bogen-Rohrbündel

„U“-gebogene Rohre für Wärmetauscher können gemäß ASME SA556, ASME SA179, ASME SA192, ASME SA213, ASME SA688, ASME SA803 geliefert werden.

Referenznormen und Stahlsorten: 304/304L Austenitisch, 316/316L Austenitisch, 2205 Duplex, 2507 Duplex, 439 Ferritisch

ASTM A556 Gr. A2 – B2 – C2, ASME SA556 Abschnitt II Gr. A2 – B2 – C2

„U“-gebogene Rohre entsprechend den in Tabelle 1, Teil A aufgeführten Normen können angefordert werden.

Der gebogene Bereich kann einer spannungsabbauenden Wärmebehandlung durch Joule-Effekt in einer inerten Atmosphäre unterzogen werden.

- Minimaler behandelter Radius = 28 mm.

- Maximal behandelter Radius = 750 mm.

2. U-Bogen-Rohrbündel – Abmessungen und Längen

Nach Vereinbarung können Rohre mit folgenden Außendurchmessern in mm gebogen werden: 15,8 - 16,0 - 17,0 - 18,0 - 19,05 - 20,0 - 21,3 - 25,4 - 26,7 - 31,8 -38,1.

Der minimal realisierbare Radius beträgt: 1,5 x Außendurchmesser

Der maximal realisierbare Radius beträgt 1500 mm.

3. Toleranzen für U-Bogen-Rohrbündel

Toleranzen (Durchmesser und Wandstärke) gemäß ASTM A 556 bzw. den in Tabelle 1 Punkt A aufgeführten Normen werden eingehalten.

Biegetoleranzen. Die in ASTM A 556 festgelegten Toleranzen werden eingehalten.

Mindestwandstärkentoleranzen im Biegebereich entsprechend der TEMA-Norm „Klasse R Wärmetauscher“ können angefragt werden oder erfolgen gemäß spezifischer Wünsche.

4. U-Bogen-Rohrbündelprüfungen und Tests

Es werden sämtliche in den zitierten Normen geforderten mechanischen und technologischen Prüfungen durchgeführt.

Dichtheitsprüfung: Die elektromagnetische Prüfung (Wirbelstrom) wird an geraden Rohren durchgeführt. Die hydrostatische Prüfung an gebogenen Rohren wird nur auf ausdrücklichen Wunsch unter Angabe des Prüfdrucks durchgeführt.

5. U-Bogen-Rohrbündel Standard-Technischer Bereich

Außendurchmesser 9,5 mm – 38,1 mm

WT bis zu 6,35 mm

Biegeradien 1,25 x AD bis 1700mm

Bögen können gemäß TEMA R / ASTM SA/A556 geliefert werden

Schenkellänge bis 15000mm

6. U-Bogen-Rohrbündeltest

Wärmebehandlung bei Bedarf im Elektroofen oder mit direktem Widerstand

Hydrotests bis zu 10.000 psi

7. U-Bogen-Rohrbündel – Zusätzliche Prüfung

Farbeindringprüfung im U-Bogenbereich

PMI-Tests

Wärmebehandlung

Wir sind für die Wärmebehandlung von Biegungen und mindestens 150 mm Schenkel ausgestattet.

Die Wärmebehandlungsanlage wird computergesteuert und verfügt zusätzlich über die Möglichkeit der Datenaufzeichnung.

Bei der Wärmebehandlung wird im Inneren von Edelstahl- und Speziallegierungsrohren eine Argon-Schutzatmosphäre verwendet.

Wir bieten alle Arten des Glühens an: Lösungsglühen und Spannungsarmglühen.

Messen, Schneiden, Entgraten und Reinigen

U-Bögen werden vollständig gemäß den relevanten Normen hergestellt, kontrolliert und gemessen.

Alle Rohre werden auf die angegebenen Schenkellängen zugeschnitten, die Enden entgratet und die Bohrungen innen mit getrockneter Luft gereinigt.

8. U-Bogen-Rohrbündelverpackung

Für den Straßengüterverkehr in Holzfingern oder auf Kufen.

Je nach Bestimmungsort in stabilen offenen oder geschlossenen Holzkisten.

Jedes Bündel ist mit Plastikfolien geschützt.

Kunden können selbst für die Verpackung sorgen oder Salem kann einen Packplan erstellen.

Den Holzkisten sind ausführliche Packlisten beigefügt, die eine schnelle und eindeutige Identifizierung des Inhalts ermöglichen.
