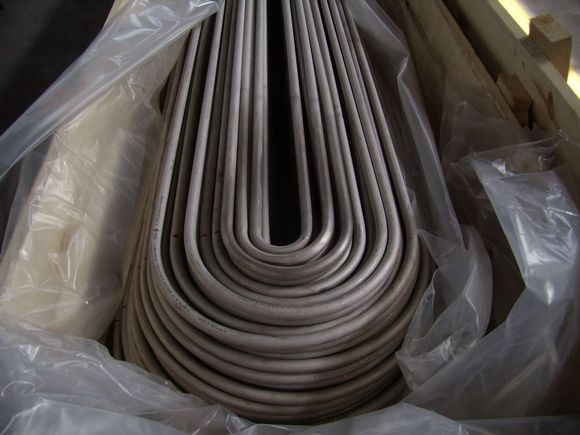

Was ist ein U-förmig gebogenes ferritisches Stahlrohr ASTM A268 TP405?

Der ferritische Stahl TP 405 ist ein kohlenstoffarmer Stahl mit 12 % Chrom, der durch Luftabkühlung von hohen Temperaturen nicht nennenswert gehärtet wird. Diese Tendenz verzögert die Bildung von Härterissen, die durch Schweißen entstehen. Praktisch dieselbe Korrosions- und Oxidationsbeständigkeit wie TP410. Kann problemlos bearbeitet, gezogen, gedreht und geformt werden. Wird für Anwendungen verwendet, bei denen eine Härtung beim Abkühlen von hohen Temperaturen vermieden werden muss. Verfügt über eine ausgezeichnete Langzeitstabilität bis zu 1200 °F.

U-Bogen Ferritisches Stahlrohr ASTM A268 TP405 Chemische Zusammensetzung Masse in %

U-Bogen-Rohr aus ferritischem Stahl ASTM A268 TP405 Mechanische Eigenschaften und Wärmebehandlung

Rp 0,2 = Drehung Rp 1,0 = Streckgrenze Rm = Zugfestigkeit A = Dehnung

U-Bogen-Rohr aus ferritischem Stahl ASTM A268 TP405 Toleranzen

U-Bogenrohre werden häufig in Wärmetauschersystemen verwendet. Wärmetauscherausrüstung auf der Basis nahtloser ferritischer U-Rohre und geschweißter ferritischer U-Bogenrohre ist in strategisch wichtigen und kritischen Bereichen unverzichtbar – im Nuklear- und Petrochemiemaschinenbau.

ASTM A268 ASME SA268 S40500 405 Ferritischer Stahl 1.4002 ist ein 12 % Chromstahl, der für den Einsatz im geschweißten Zustand konzipiert ist. Im Gegensatz zu anderen Güten in der 12 % Chromkategorie ist 405 nicht anfällig für eine übermäßige Härtung durch Luftkühlung bei hohen Temperaturen. Wird häufig für Glühkästen, Dampfdüsen, Abschreckgestelle, Trennwände und andere Erzeugnisse verwendet, die nach dem Schweißen nicht geglüht werden können.

U-förmig gebogene ferritische Stahlrohre ASTM A268 TP405 sind weich und dehnbar. TP405 lässt sich mit den meisten Standardverfahren problemlos bearbeiten. Erfahrene Maschinenbediener sagen, dass sich 405 ähnlich wie legierter Stahl 4130 bearbeiten lässt. 405 lässt sich mit gängigen Umformungsverfahren problemlos drehen, ziehen und formen.

U-förmige ferritische Stahlrohre ASTM A268 TP405 können mit abgeschirmten Schmelz- und Widerstandstechniken geschweißt werden. Autogenes Schweißen wird nicht empfohlen. Verwenden Sie 405 Cb-Elektroden, die Niob statt Aluminium enthalten, um die Härtung zu kontrollieren. Glühen nach dem Schweißen maximiert die Duktilität. Bei 1500-1600 F (817-871 C) einweichen und dann schnell auf 1900-2050 F (1038-1121 C) erhöhen. Bleiben Sie nicht bei dieser Temperatur, da dies zu übermäßigem Kornwachstum führt. Arbeiten Sie nicht unter 1500 F (816 C). Nach dem Schmieden an der Luft abkühlen und glühen.

U-förmig gebogenes ferritisches Stahlrohr ASTM A268 TP405 AISI Typ 405 1.4002 Edelstahl hat eine geringe Korrosionsbeständigkeit gegenüber ferritischem Stahl. Es wird hauptsächlich als Konstruktionsmaterial verwendet. Es ist im Dauerbetrieb bis 1300 °F und bei intermittierender Belastung bis 1500 °F einsetzbar. Es härtet nicht nennenswert aus, wenn es von hohen Temperaturen, bei denen etwas Austenit vorhanden sein kann, an der Luft abgekühlt wird.

U-förmig gebogenes ferritisches Stahlrohr ASTM A268 TP405 ist ein 12 % Chromstahl, der für den Einsatz im geschweißten Zustand konzipiert ist. Im Gegensatz zu anderen 12 % Chromstählen unterliegt es keiner großen Härtung durch Luftkühlung von hohen Temperaturen.

405 Ferritischer Stahl Spezifikation:

ASTM A240 Standard-Spezifikation für Chrom und Chrom-Nickel ferritischen Stahl Platte, Blech und Streifen für Druckbehälter und für allgemeine Anwendungen

ASTM A268 Standard-Spezifikation für nahtlose und geschweißte ferritische und martensitische ferritische Stahlrohre für den allgemeinen Einsatz

EN 10088-2 Ferritische Stähle – Teil 2: Technische Lieferbedingungen für Blech und Band aus korrosionsbeständigen Stählen für allgemeine Verwendung

JIS G3463 Ferritischer Stahl für Kessel- und Wärmetauscherrohre

  U-Bogen ferritisches Stahlrohr ASTM A268 TP405
